西安驪創電子科技有限公司面向西安地區用戶推薦電子接插件,連接器,圓形連接器,插座插頭。

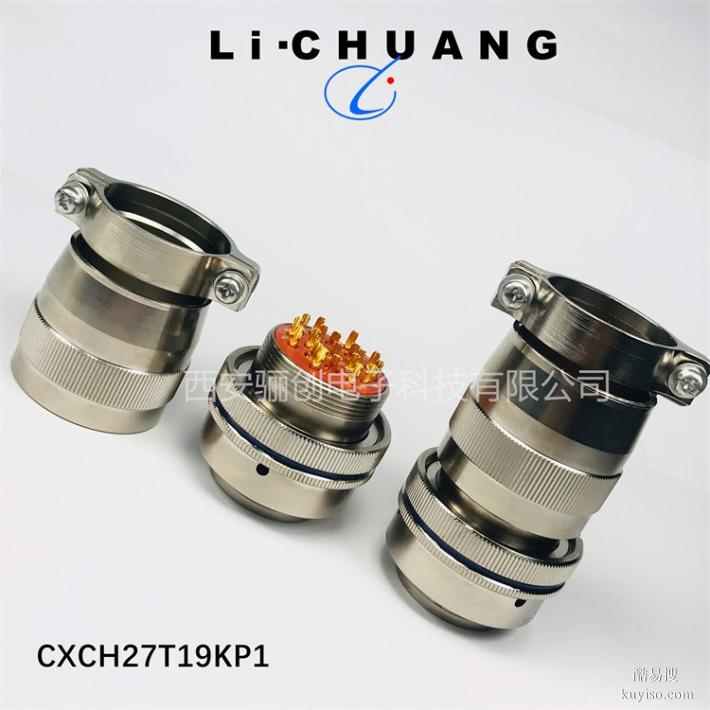

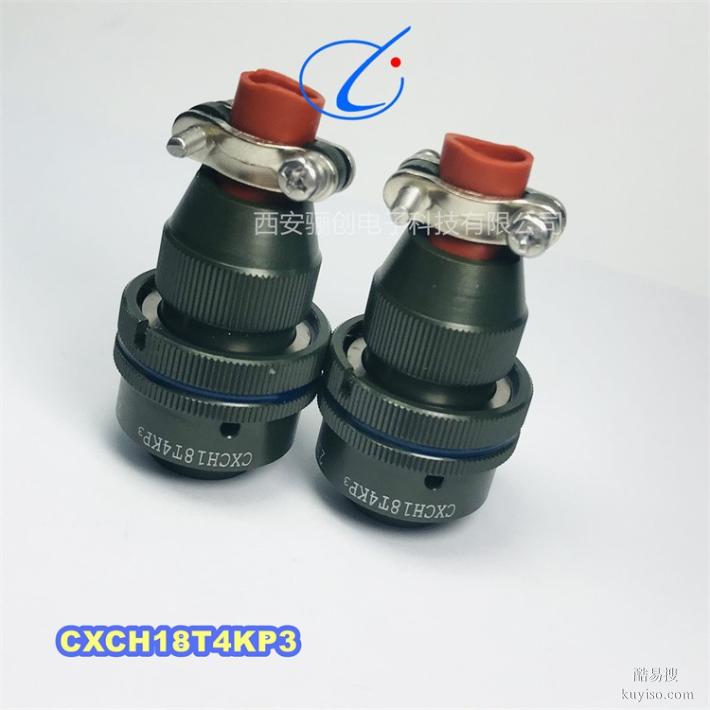

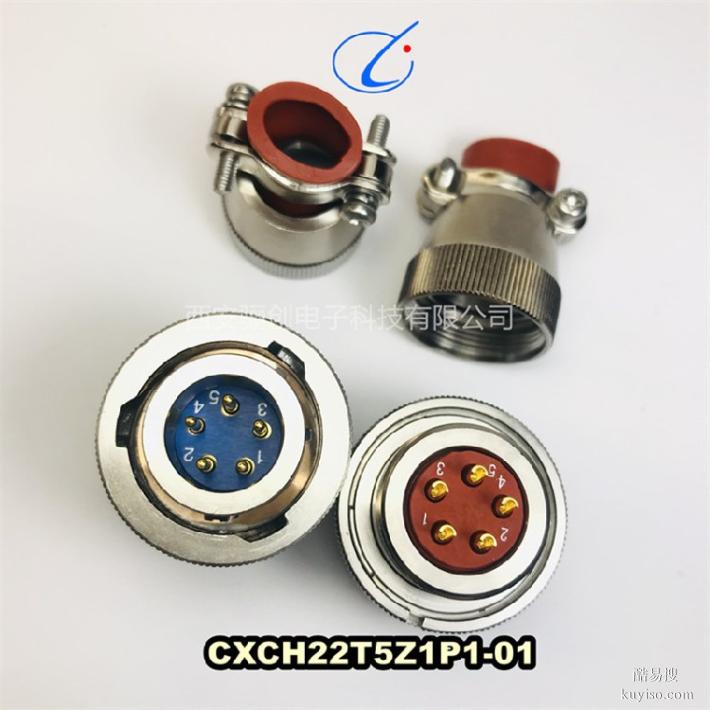

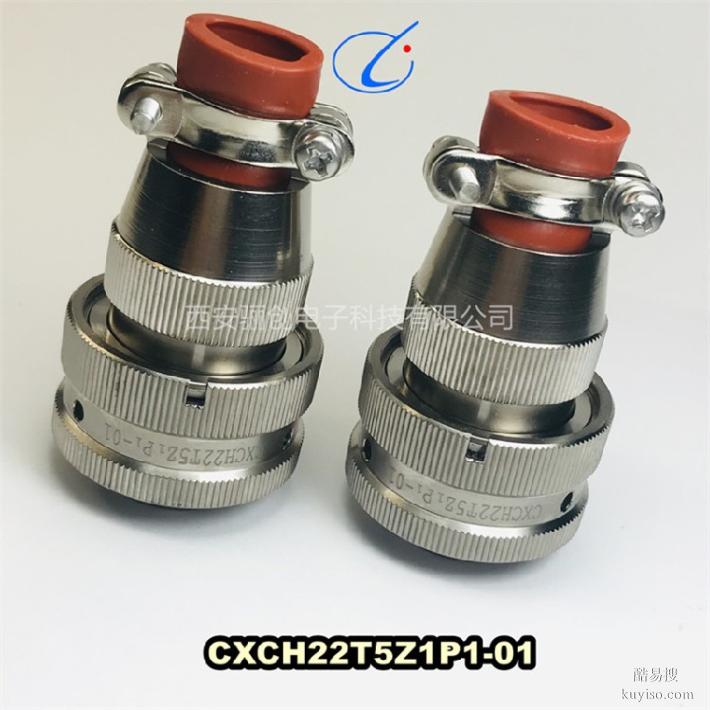

大量現貨庫存系列Y2、Y3、Y4、Y8.YP、Y11、Y17、Y27.Y50、Y50DX、Y50EX、Y50P.Y68、2CX,XC、XCE、XCD、XCF、XCG、CXCH.Y50X、XKE、YMA、YMB、YMG、JY27，GJB599.JY34.YB311. Y2M. FQ.FQN.Q.X.YGD.YGC.CRM.HRM.Y11P.Y11X.系列等圓形電連接器，航空插頭。J3,J4,J6,J7、J14A、J18、J36A，J30、J30J,CB.ZJ、J63A.J70A.J30JZ.CDBF.MDC1.系列等矩形連接器（接插件）、CY系列等印制板連接器，采用線簧插孔的J系列、PDS系列等矩形連接器，PJS系列等小矩形連接器，JCD系列等微矩形連接器以及、SFX系列等水下圓形連接器、MX系列氣密封圓形連接器系列微矩形連接器等幾十個系列、上千種規格

HJ30J系列高速傳輸微矩形電連接器
產品特點
陽性接觸件采用彈性絞線插針；
高密度接點，間距1.27mm*1.27mm;
產品采用金屬屏蔽外殼；
包括12芯-100芯等7種規格；
執行企業標準：GJB2446-2011《外殼定位超小矩形連接器通用規范》
主要技術特征
環境溫度
-55℃-- +125℃
接觸電阻
≦20mΩ
振動
10Hz-2000Hz ? ?196m/s2
絕緣電阻
常溫≧5000MΩ；濕熱≧100MΩ
耐電壓
800V（常態）
近端串擾
100ps時間內近端串擾不小于30dB
沖擊
735m/s2 ??
機械壽命
500次
額定工作電流
3A
特性阻抗
100±15Ω
傳輸特性
傳輸速率為1.65Gbps;對插頭、插座兩端都為印制板端接方式時，傳輸速率為3.125Gbps;

XCE系列在同接觸件數的情況下，較XC系列產品體積小，重量輕。 卡口快速連接，操作方便快捷、連接可靠、抗振動、耐沖 擊。五鍵定位，具有盲插和防誤插功能。插頭插座既可裝 針也可裝孔。高可靠的雙曲面線簧插孔，使連接器插拔柔 和，接觸可靠，接觸電阻小。插頭插座端接方式為焊接。

電氣性能
接觸電阻及額定電流
接觸件規格mm 額定電流A 接觸電阻mΩ 焊線筒內徑mm
φ1.0 5 ≤5 φ1.3
φ1.5 10 ≤2.5 φ1.8
φ2.0 20 ≤1.25 φ2.5
φ3.0 40 ≤0.75 φ3.4

額定電壓、耐電壓及絕緣電阻
工作環境 額定電壓V 耐電壓V 絕緣電阻MΩ
常溫常壓 500 1500 ≥5000
濕熱 500 1125 ≥100
低氣壓條件1KPa 250 300 —

外殼間電連續性：≤2.5mΩ
機械性能
殼體：高強度鋁合金材料
非屏蔽鍍層：陽極氧化作色
屏蔽鍍層：鍍鋅彩虹色鈍化或軍綠色鈍化、化學鍍鎳
絕緣體：熱固性材料
接觸件：銅合金材料 表面鍍金、銀
封線體和密封圈：硅橡膠材料
機械壽命：1000次

標記代號及意義

說明
1、表示整套電連接器時，標記代號采用分數形式，插座標記寫作分子，插頭標記寫作分母，中間用斜線隔開。
2、XCE雙頭密封插座的一端為插針，另一端為插孔，裝針的結構外形標記寫在分母的前半部分，裝孔的寫在分母的后半部分，中間用“·”隔開
3、對于選配附件的插頭（座），可在其標記代號后加+再寫出所選附件。

Y17系列圓形電連接器
??
Y17系列圓形電連接器廣泛應用于各種電氣設備之間的電路連接。
連接方式為卡口式，使用方便，鎖緊可靠，規格齊全，有防誤插機構。
使用環境條件
工作溫度 ： -55～+125℃ -55～175℃*
相對濕度 ： 40± 2℃時相對濕度92～98%
工作氣壓 ： 101.33kPa～4.4kPa 101.33kPa～1.33Pa*
正弦振動 ： 10～2000HZ 加速度98 m/s2
10～2000HZ 加速度196 m/s2**
沖 擊 ： 加速度490 m/s2，980 m/s2**
碰 撞 ： 加速度392 m/s2
離 心 ： 加速度245m/s2，784m/s2**
注: *僅適用于Y17-1604；**僅適用于Y17-2804和Y17-2824。

主要技術特性
接觸件特性
插針直徑 Φ1.5 Φ2.5 Φ3.5 Φ5 Φ7 Φ10
工作電流(A) 10 25 50 30* 75 100 200
接觸電(mΩ) ≤3 ≤1 ≤1 ≤1 ≤1 ≤1
? ? ? ? ? ? ? ?
絕緣電阻
標準大氣條件 潮濕條件 高溫條件
≥1000MΩ ≥20MΩ ≥500MΩ

耐電壓
標準大氣條件 低氣壓條件
AC 1000Vrms AC 250Vrms

機械壽命 500次

Y17外形及安裝尺寸

插頭
殼體號 D L
10 Φ22.5 31.5
12 Φ26.5 31.5
16 Φ33 31.5
20 Φ39 31.5
28 Φ52 68

方形法蘭盤式插座
殼體號 D D1 D2 d A B
10 Φ18.5 Φ17.5 Φ16 Φ3.4 24 18±0.2
12 Φ22.5 Φ21.5 Φ20 Φ3.4 27 21±0.2
16 Φ29.5 Φ27.5 Φ26 Φ3.4 32 26±0.2
20 Φ35.5 Φ33.5 Φ32 Φ5.5 42 33±0.2
28 Φ50 Φ45.5 Φ44 Φ5.5 53 42±0.2

圓形法蘭盤式插座
殼體號 D D1
16 Φ31 Φ26
20 Φ36 Φ32

夾線板式電纜罩
殼體號 D d L
10 Φ18.5 Φ7 17
12 Φ22.5 Φ10 17
16 Φ29.5 Φ13.5 25
20 大夾線 Φ35.5 Φ20 26.5
小夾線 Φ15.5 23
28 Φ50 Φ29 36.5

灌封式電纜罩
殼體號 D d L
10 Φ18.5 Φ9 18
12 Φ22.5 Φ13 18
16 Φ29.5 Φ17 28.5
20 Φ35.5 Φ23 28.5

90°彎式電纜罩
殼體號 D d L H
16 Φ29.5 Φ13 34 24.5
20 Φ35.5 Φ16 37 27.5

熱塑套管式電纜罩

5（1型）, 5a（2型）
殼體號 d1 L1 d2 L2 D
10 Φ10 27 Φ10 33 Φ23
12 Φ13 30 Φ15 33 Φ26
16 Φ18 32 Φ18 33 Φ32
20 Φ24 35 Φ27.7 33 Φ38

執行標準Q/321283LSB07-2004《Y17系列圓形電連接器技術條件》

型號標志Y 17 - 20 19 Z J 10 - 2a
代號 Y 17 - 20 19 Z J 10 - 2a
序號 ① ② ? ③ ④ ⑤ ⑥ ⑦ ? ⑧

① 圓形電連接器
② 設計序號
③ 殼體號：10，12，16，20，28
④ 芯數：1,3,4,7,12,19,24
⑤ 電連接器類別：T-插頭，Z-插座
⑥ 接觸件類型：J-插針，K-插孔
⑦ 插頭電纜罩形式及插座安裝形式：
插頭電纜罩：2-夾線板式，2a-大夾線板式（僅20號殼體），2b-小夾線板式（僅20號殼體），3-灌封式，4-90°彎式,5-熱縮套管式1型，5a-熱縮套管式2型，8-屏蔽夾線板式
插座安裝形式：10-方形法蘭盤，11-圓形法蘭盤
⑧ 插座電纜罩形式：2-夾線板式，2a-大夾線板式（僅20號殼體），2b-小夾線板式（僅20號殼體），3-灌封式，4-90°彎式，5-熱縮套管式1型，5a-熱縮套管式2型
