產品選用必知事項

J30JZ/X ?□□?□TJ?CA?? P01(附加說明）
?
①主稱代號：J30JZ- 體積較J30J系列同規格常規產品小的微型矩形電連接器；
J30JZ/X- J30JZ系列輕插拔力微型矩形電連接器；
②外殼結構：P-垂直安裝結構??? L-水平安裝結構?? 不表示-自由端殼體結構；
③材料和表面處理：N-鋁合金電鍍鎳??? G-鋁合金金鍍鎘?? S-不銹鋼鈍化
④接觸件數目：9、15、21、25、31、37、51、66、74、100芯
⑤連接器與接觸件種類：TJ—插頭裝插針；
?ZK—插座裝插孔；
（TJ、ZK為固定搭配）
⑥接觸件尾端形式：CA-壓接；? SA-焊接；? NA-直插印制板； WA-彎插印制板；
⑦鎖緊組件類別：
??????????? 000-不帶鎖緊組件；
??????????? P01-帶安裝螺釘鎖緊組件；
??????????? L01-帶鎖緊螺釘；
注：附加說明不是訂貨標志的組成部分，顧客在選用時請?jiān)诶ㄌ栔凶⒚鲏航拥膶?dǎo)線規格如：導線截面積，長度和顏色等。有特殊連接要求時，請給出接線關系。

產品選用必知事項
?HJ30J ?-- ?□ ? ?ZK/TJ ? ?□ ? □ ?-- ? □ ?
? ?① ? ? ? ② ? ? ③ ? ?④ ?⑤ ? ? ? ⑥ ??
①主稱代號：HJ30J
②接觸件數目：12、18、24、30、36、55、100芯
外殼結構：P-垂直安裝結構 ? ?L-水平安裝結構 ? 不表示-自由端殼體結構；
③連接器類型：TJ—插頭裝插針；
? ? ? ? ? ? ? ZK—插座裝插孔；
④接觸件端接形式： 無表示-壓接形式 ? ?S-焊接形式
? ? ? ? ? ? ? ? ? ?N-直式印制板形式印制板網格間距為1.27*1.27；
? ? ? ? ? ? ? ? ? ?NB-表面貼裝形式
? ? ? ? ? ? ? ? ? ?W-印制板網格間距為1.27*1.27
⑤鎖緊及安裝組件類型：如L、K、P型等，詳見J30J系列產品鎖緊組件類型及使用說明；
? ? ? ? ? ? ? ? ? ?其中：直式印制板產品鎖緊組件為P51型鎖緊組件；
? ? ? ? ? ? ? ? ? ? ? ? ?N5型印制板產品鎖緊組件為P92型鎖緊組件；
? ? ? ? ? ? ? ? ? ? ? ? ?N8型印制板產品鎖緊組件為P85型鎖緊組件，與J30J產品不同；
⑥改型產品標示：A-尾部有夾線壓板
? ? ? ? ? ? ? ? J-印制板焊盤間距為1.27（僅限于表面貼裝產品）接點
注：如果用戶需求帶導線的壓接產品，需與我公司技術人員溝通確認導線規格，并由我公司技術人員提供最新的訂貨型號，在合同中注明接線要求。

電氣性能
接觸電阻及額定電流
接觸件規格mm 額定電流A 接觸電阻mΩ 焊線筒內徑mm
φ1.0 5 ≤5 φ1.3
φ1.5 10 ≤2.5 φ1.8
φ2.0 20 ≤1.25 φ2.5
φ3.0 40 ≤0.75 φ3.4

額定電壓、耐電壓及絕緣電阻
工作環境 額定電壓V 耐電壓V 絕緣電阻MΩ
常溫常壓 500 1500 ≥5000
濕熱 500 1125 ≥100
低氣壓條件1KPa 250 300 —

外殼間電連續性：≤2.5mΩ

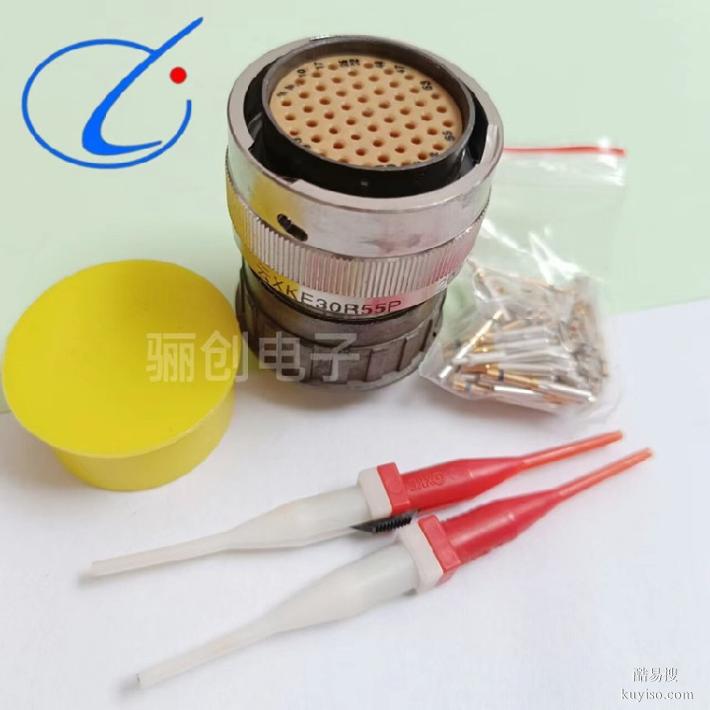

機械性能
殼體：高強度鋁合金材料
非屏蔽鍍層：陽極氧化作色
屏蔽鍍層：鍍鋅彩虹色鈍化或軍綠色鈍化、化學鍍鎳
絕緣體：熱固性材料
接觸件：銅合金材料 表面鍍金、銀
封線體和密封圈：硅橡膠材料
機械壽命：1000次
