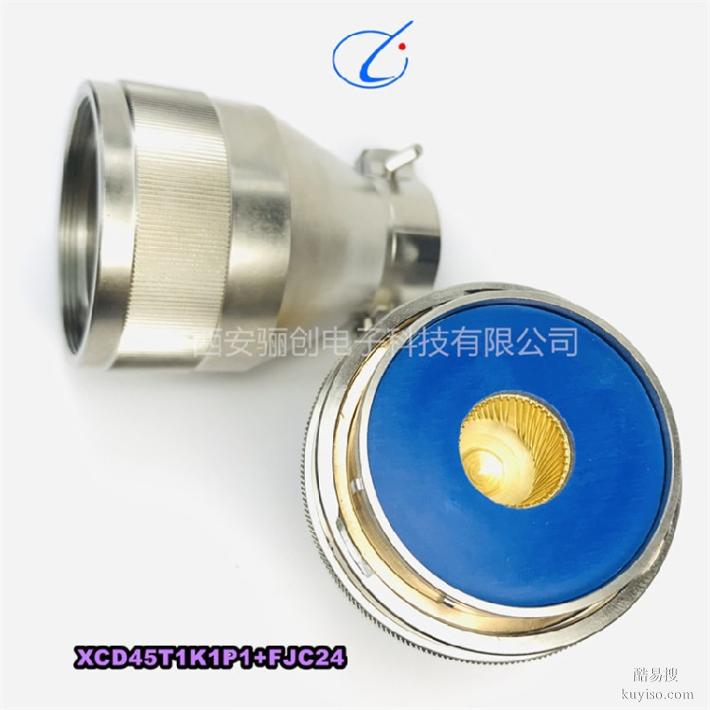

XCD22F3Z1P1接插件XCD圓形連接器驪創新品

XCD 該系列為線簧式電源連接器，接觸件采用多種端接形式，殼體為高強度鋁合金，插頭、插座既可裝針也可裝孔，其連接方式為卡口式快速連接和分離，也可采用螺紋連接方式，操作方便，連接可靠，抗振耐沖，其中插孔為線簧孔，具有插拔柔和，接觸電阻小，防潮，防鹽霧，防霉菌，防淋雨等特性，主要應用于電站及各類電氣設備之間的大電流工作條件下的線路連接。

環境性能 工作溫度：-55℃～+200℃
相對濕度：40℃時達95%
工作高度：海拔30000m
振動：頻率10Hz～2000 Hz加速度147m/s2
沖擊：加速度490m/s2
恒加速度：490m/s2
良好的防鹽霧，防潮濕，防霉菌，防淋雨，防沙塵等性能。

標記代號及意義

說明
1、表示整套電連接器時，標記代號采用分?jǐn)?shù)形式，插座標記寫作分子，插頭標記寫作分母，中間用斜線隔開。
2、XCE雙頭密封插座的一端為插針，另一端為插孔，裝針的結構外形標記寫在分母的前半部分，裝孔的寫在分母的后半部分，中間用“·”隔開
3、對于選配附件的插頭（座），可在其標記代號后加+再寫出所選附件。
標記示例
1、XCE系列18型裝10芯鍍銀插孔插頭，屏蔽、殼體鍍鋅彩虹色鈍化，W鍵位其標記代號為：XCE18T10KP(W)
2、XCE系列18型方法蘭裝10芯鍍銀插針插座，屏蔽、殼體鍍鋅彩虹色鈍化，W鍵位其標記代號為：XCE18F10ZP(W)
3、整套連接器標記代號為：XCE18F10ZP(W)/P
4、標記代號為XCE18S10MP/P.P3其含意為：
XCE系列雙頭密封插座和兩個插頭配套的整套連接器。其中，插座為18型裝有10芯鍍銀插針的雙頭密封插座，屏蔽、殼體鍍鋅彩虹色鈍化，N鍵位。一只插頭為18型裝有10芯鍍銀插針，屏蔽、殼體鍍鋅彩虹色鈍化。另一只插頭為18型裝有10芯鍍銀插孔，屏蔽、殼體鍍鋅彩虹色鈍化，兩只插頭均為N鍵位。
