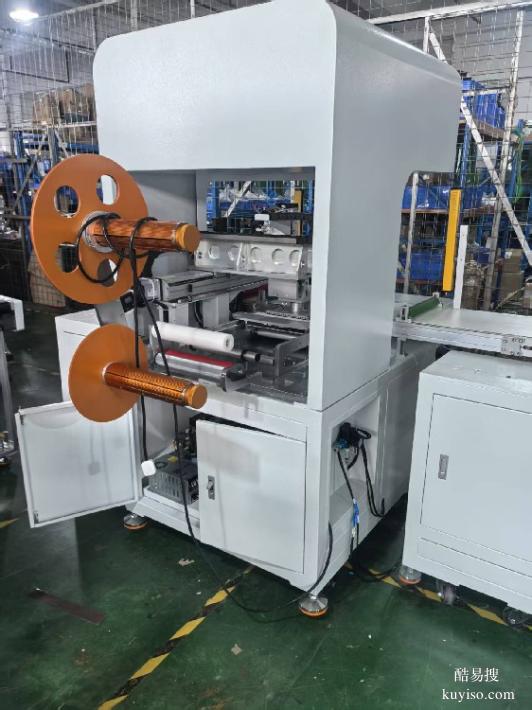

蓋板保護膜tpu無縫貼合設備

來料為片料，玻璃材質，先做表面清潔，然后將貼膠貼合到玻璃表面 ，并滿足精度要求：

來料如右圖所示：
l 客戶來料：①：不同形狀輔料（尺寸MAX： 180*110)
l ②： 不同形狀卷料貼膠（尺寸MAX： 180*110）
l 來料方式：①：來料為片料
l ②：貼膠為卷料
l 操作人數： 1人
l 機器產能 ：500~1000PCS/H (以實際產能為準)
l 貼合精度： ±0.1mm
l 供料方式：機械手自動上料 ，貼膠飛達卷料供料
l 飛達數量： 1支/單機

l 貼合能力 ：CCD視覺對位貼合 ，精度 ，效率更高


1.1應用：1-110 寸以?xún)?nèi)軟對硬，軟對軟的貼合。玻璃蓋板/TP 與 OCA，SCA，保護膜，AG 膜，ITO 膜，貼合，網箱貼合機能更好的解決貼合壓印，氣泡，拉傷等問題。
1.2對應原材料：玻璃蓋板/TP、OCA，SCA，保護膜，AG 膜，ITO 膜
1.3適應尺寸：主要用于 18”（尺寸以規格書中規定的長*寬為準）的產品
1.4設備概要
本設備使用 PLC 控制系統、電機驅動，設備操作簡便，經濟實用
1.5設備組成：翻板部分，網箱部分


機械結構獨立 外觀 國標50*50方通骨架（電腦白鈑金烤漆）
零件 S45C硬鉻處理以及AL6061亮銀氧化噴砂
導軌 臺灣 HIWIN/THK
直線模組 國產精密模組
安全防護 控制面板上緊急停止和安全光柵
電控系統 PLC 信捷
伺服電機 信捷/禾川/松下
電網穩定 EMI電源濾波器
電源保護 漏電斷路器
直流電源供應 明緯
照明 LED輔助光源
氣動系統 氣缸 AIRTAC
壓力調節 優創
電磁閥 AIRTAC
真空源 無油真空泵
視覺系統 整體供應 一昇視覺
膜片來料 長邊卷膜來料，自動分片
貼合精度 貼合精度±0.1MM
貼合良率 ≥98%
工作平臺高度 800±30mm
設備稼動率 ＞95%
壓力重復精度 ±0.2KGF
最大外形尺寸 約2350mm(長)*1650mm（寬）*2000mm（高）
外形 落地式滾輪移動
重量 約500KG
場地設施 電源供應 機器電源AC220V±10%、50Hz
功率 5KW
環境要求 無易爆易燃和腐蝕氣體25℃±5℃; 40~85%RH
氣源供應 0.5~0.7Mpa，干燥氣源。
